1 ПРЫЗНАЧЭННЕ.
Ліхтар прызначаны для асвятлення ўчасткаў работ пажарнікаў пры тушэнні пажараў, выкананні першачарговых аварыйна-выратавальных і іншых неадкладных работ, а таксама для асвятлення месца работ па ліквідацыі надзвычайных сітуацый. Ліхтар носіць адзін чалавек.
Ліхтар выпускаецца ў кліматычным выкананні У1* па ГОСТ 15150-69 для працы ў інтэрвале тэмператур ад мінус 20 да плюс 40 ºС.
Ліхтар адпавядае ГОСТ 4677-82 «Фонари. Общие технические условия. Изменение №3 BY», што пацвярджаецца наяўнасцю сертыфіката адпаведнасці.
2 ТЭХНІЧНЫЯ ДАДЗЕНЫЯ
2.1 Тэхнічныя характарыстыкі.
Напружанне |
3,7 В |
Крыніца сілкавання |
літый-іённы акумулятар 18650 |
Максімальны час падзарадкі акумулятара, не больш за |
8 г. |
Крыніца святла |
Святлодыёд CreeXP-G3, |
Час бесперапыннай працы (пры тэмпературы не ніжэй за 20 ºС), не менш за |
5 г. - у працоўным рэжыме; 10 г. – у эканамічным рэжыме |
Час з моманту спрацоўвання папераджальнай сігналізацыі (мігацення святлу ліхтара) да адключэння ліхтара |
0,5 г. – 0,75 г. |
Асветленасць паверхнасці на адлегласці 1 м ад ліхтара па ГОСТ 4677, не менш за |
3300 лк – у рэжыме максімальнай яркасці; 2000 лк – у эканамічным рэжыме |
Асветленасць паверхнасці у цэнтры светлавой плямы на адлегласці 1 м ад ліхтара, не менш за |
8000 лк – в режиме максимальной яркости |
Сіла святла, не менш за |
8000 cd – у рэжыме максімальнай яркасці |
Максімальны светлавы паток, не менш за |
130 lm |
Асвятляемая дыстанцыя, не менш за |
175 м – у рэжыме максімальнай яркасці |
Габарытныя памеры (ДхШхВ), не больш за |
(150х60х60) мм |
Дыяметр галавы (асвятляльніка) ліхтара, не больш за |
50 мм |
Ступень аховы абалонкі ад пранікнення пылу і вады па ГОСТ 14254-96 |
IP65 |
Клас аховы ад паражэння электрычным токам па ГОСТ 12.2.007.0 |
III |
Маса, не больш за |
0,2 кг |
Колер ліхтара |
чорны |
2.2 Гарантыйны тэрмін эксплуатацыі ліхтара – 30 месяцаў з дня пастаўкі.
2.3 Тэрмін службы ліхтара – не менш за 5 гадоў.
2.4 Ліхтар захоўвае працаздольнасць падчас і пасля ўздзеяння наступных механічных нагрузак:
а) вібрацыйныя нагрузкі ў вертыкальным і гарызантальным кірунках у дыяпазоне частот ад 10 да 55 Гц з максімальным паскарэннем не больш за 1 G;
б) ударныя нагрузкі ў вертыкальным і гарызантальным кірунках з амплітудным значэннем паскарэння да 50 G пры працягласці ўдараў ад 2 да 15 мс.
2.5 Ліхтар захоўвае працаздольнасць пад уплывам наступных фактараў:
а) максімальная працоўная тэмпературы асяроддзя 40 ° С на працягу не менш за 2 гадзіны;
б) падвышаная лімітавая тэмпература асяроддзя (150 ± 5) ° С на працягу не менш за 3 мін;
в) мінімальная працоўная тэмпература асяроддзя мінус 20 ° С на працягу не менш за 2 гадзіны;
г) падвышаная вільготнасць 98% пры тэмпературы 25 ° С на працягу не менш за 6 цыклаў;
д) пасля ўздзеяння дажджу, інтэнсіўнасць якога не больш за 5 мм/мін.
3 КАМПЛЕКТНАСЦЬ
Найменне |
Колькасць |
Ліхтар АЗС-0-102 з мацаваннем на шлем пажарнага ратавальніка на планку Пікаціні з убудаваным літый-іённым акумулятарам |
1 шт. |
Зарадная прылада ад сеткі220 В, 50 Гц |
1 шт. |
Зарадная прылада ад бартавой сеткі аўтамабіля 12/24 В |
1 шт. |
Кабель для падлучэння да зараднай прылады |
1 шт. |
Камплект запасных прылад (ключ – 1шт.; гумавая пракладка – 1шт.) |
1 камплект |
Зменнае мацаванне тыпу "шайба" |
1 шт. |
Тасьма з незгаральнага матэрыялу шырынёй не менш за 0,8 см, даўжынёй не менш за 35 см |
1 шт. |
Кіраўніцтва па эксплуатацыі сумешчанае з пашпартам |
1 шт. |
Скрынка |
1 шт. |
4 КАНСТРУКЦЫЯ І ПРЫНЦЫП ПРАЦЫ
Ліхтар уяўляе сабой малагабарытнае оптыка-электронную прыладу, якая працуе ў двух рэжымах: у рэжыме максімальнай яркасці і эканамічным рэжыме.
Ліхтар усталёўваецца на каску выратавальніка на штатную планку Пікаціні з дапамогай кранштэйна які знаходзіцца на корпусе ліхтара. Для усталёўкі неабходна адціснуць фіксуючую гайку, усталяваць ліхтар на планку і заціснуць фіксуючую гайку, здыманне ліхтара вырабляецца ў зваротным парадку. Кранштэйн ліхтара мае вугал павароту ў вертыкальнай плоскасці ± 14º адносна гарызантальнай восі.
Таксама ў камплект ліхтара ўваходзіць зменнае мацаванне тыпу "шайба", якое ўсталёўваецца на ліхтар замест мацавання на планку Пікаціні. Ліхтар устанаўліваецца ў штатнае месца каскі ратавальніка па накіроўвалых.
Ліхтар мае доўгі сфакусаваны прамень з бакавым засвятленнем.
У якасці крыніцы святла выкарыстоўваецца святлодыёд CreeXP-G3 цёплага жоўтага святла. Сілкаванне ажыццяўляецца ад літый-іённага акумулятара 18650 3350mAh. Уключэнне/выключэнне ліхтара адбываецца пры націску да пстрычкі на кнопку, якая размешчана збоку дзяржальні ліхтара. Пры ўключэнні ліхтар працуе ў рэжыме максімальнай яркасці. Пераключэнне паміж рэжымамі ажыццяўляецца няпоўным кароткачасовым націскам на кнопку (без пстрычкі). Пры пераключэнні ліхтара з эканамічнага рэжыму ў рэжым максімальнай яркасці ліхтар міргне 1 раз.
Для зарадкі акумулятара ліхтара неабходна зняць заглушку раздыма, змешчаную ў кантавой частцы ліхтара, і далучыць зарадную прыладу. Пры гэтым павінен загарэцца індыкатар зарадкі акумулятара. Чырвонае свячэнне індыкатара азначае, што акумулятар зараджаецца. Пры поўным зарадзе акумулятара індыкатар пачне свяціцца сінім колерам – ліхтар можна адлучаць ад зараднай прылады і шчыльна зачыняць заглушку раздыма.
Пры працы арыентыровачны ўзровень зарада акумулятара сігналізуецца індыкатарам зарадкі акумулятара: адсутнасць свячэння сведчыць аб тым, што ўзровень зарада акумулятара вышэй за 50%; свячэнне сінім колерам - 50% і менш; свячэнне чырвоным колерам - нізкі ўзровень зарада акумулятара, да заканчэння свячэння ліхтара засталося каля 30 хвілін. Таксама пры нізкім узроўні зарада акумулятара, ліхтар пачне перыядычна падморгваць на працягу каля 30 хвілін.
Пры крытычным узроўні зарада акумулятара ліхтар пераходзіць у імпульсны рэжым працы, кароткачасова ўключаючыся і выключаючыся, тым самым сігналізуючы аб тым, што карыстач павінен выключыць ліхтар кнопкай, інакш акумулятар выйдзе з ладу і перастане зараджацца.

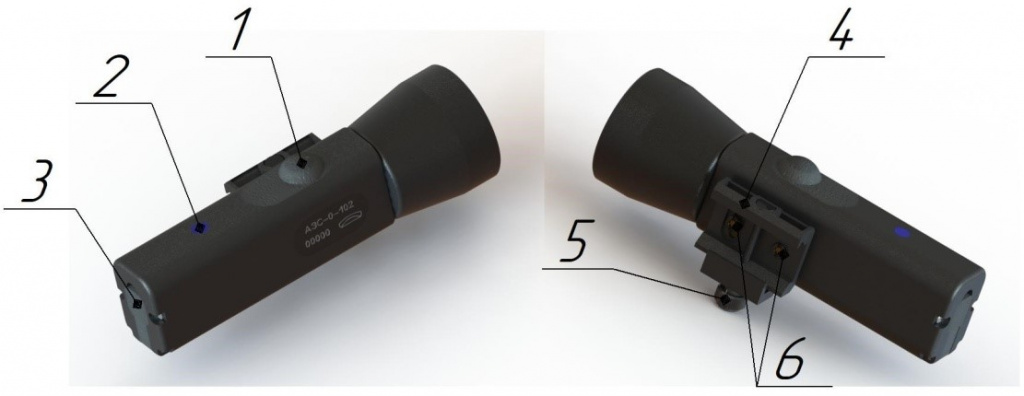

Малюнак 1 – Ліхтар індывідуальны АЗС-0-102:
1 – кнопка; 2 – індыкатар зарадкі акумулятару; 3 – заглушка раздыма для зарадкі;
4 – кранштэйны для ўстаноўкі на планку; 5 – фіксуючая гайка; 6 – гайкі рэгулявання высілка павароту
